Schémas Prise Remorque : Plan Branchement 7 et 13 Plots

Mis à jour en juin 2026

Tu bricoules le branchement de ta remorque et tu cherches des schémas fiables pour ne pas faire d’erreurs ? Tu veux comprendre le code couleur des broches, savoir quelle différence il y a entre une prise 7 et 13 broches, et surtout éviter les mauvaises surprises sur la route ?

Dans cet article, tu trouveras tous les schémas de branchement validés (7 et 13 broches), le détail complet de chaque broche, les normes en vigueur, et les erreurs à éviter pour un câblage solide et conforme.

L’essentiel en 30 secondes : la prise 7 broches (norme ISO 1724) gère clignotants, feux stop, veilleuses et antibrouillard. La prise 13 broches (ISO 11446) ajoute feu de recul, alimentation permanente et alimentation sous contact. Dans les deux cas, la broche 3 (fil blanc, masse) est la plus critique : une mauvaise connexion et rien ne fonctionne.

🔌 Schéma prise remorque 7 broches : code couleur complet (ISO 1724)

La prise 7 broches reste le standard le plus répandu sur les voitures particulières en France. Elle est normalisée ISO 1724 et couvre toutes les fonctions d’éclairage indispensables pour circuler légalement avec une remorque.

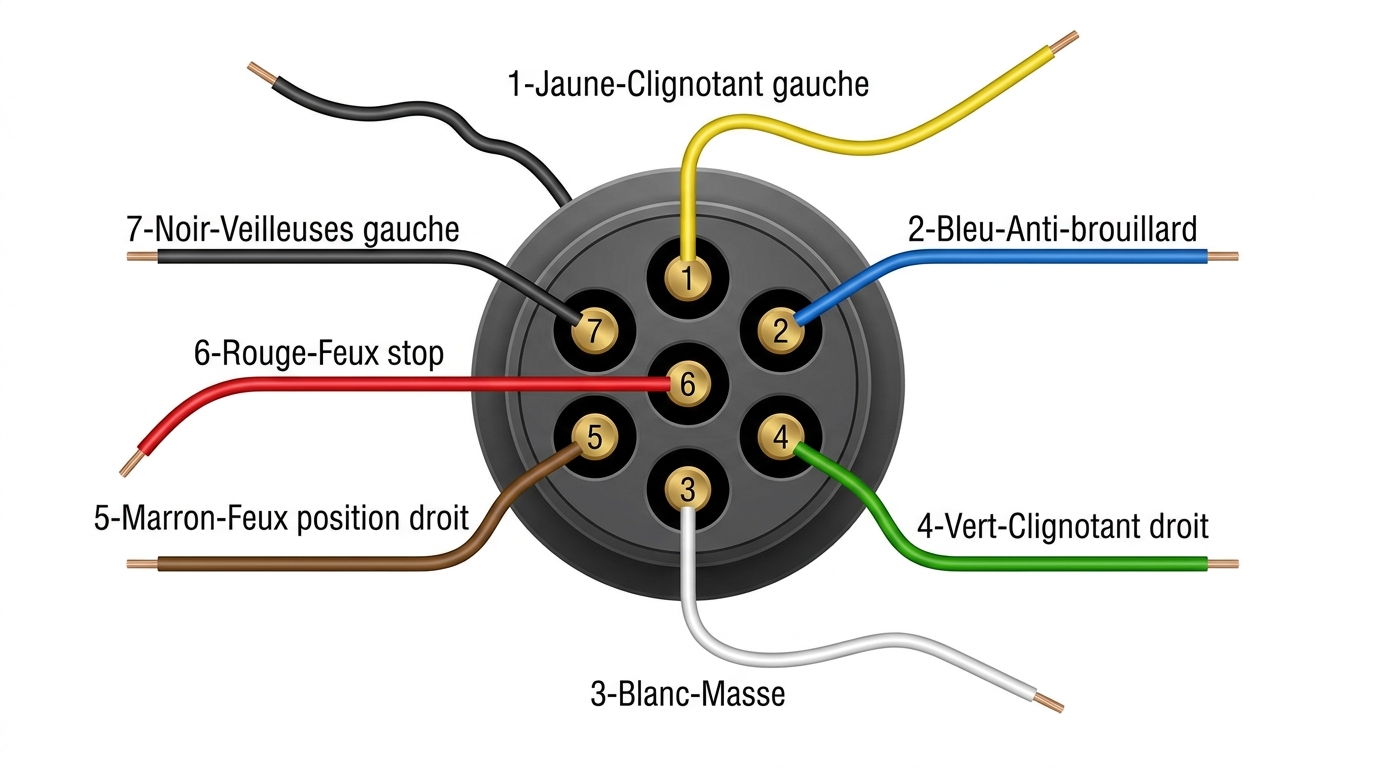

Schéma de branchement prise remorque 7 broches avec code couleur et numéros de broches

Broche	Repère	Couleur du fil	Fonction
1	L	Jaune	Clignotant gauche
2	54G	Bleu	Antibrouillard arrière
3	31	Blanc	Masse / Terre
4	R	Vert	Clignotant droit
5	58R	Marron	Feux de position droit
6	54	Rouge	Feux stop
7	58L	Noir	Veilleuses / Position gauche

Attention : ne te fie pas uniquement aux couleurs des fils ! Certains fabricants dévient du code couleur standard. Référence-toi toujours aux numéros de broches et aux repères (L, R, 31…) gravés sur la prise. En cas de doute, utilise un multimètre pour tester chaque circuit.

La broche 3 (masse, fil blanc) est la plus critique du schéma. Si elle est mal connectée ou si le contact est oxydé, absolument rien ne fonctionne. C’est la première chose à vérifier quand une prise remorque est en panne.

📋 Schéma prise remorque 13 broches : ISO 11446 et standards Jaeger/Multicon

La prise 13 broches est devenue le standard sur les véhicules récents (post-2015) et les caravanes modernes. Elle reprend les 7 fonctions de base et y ajoute des circuits supplémentaires pour les équipements plus élaborés.

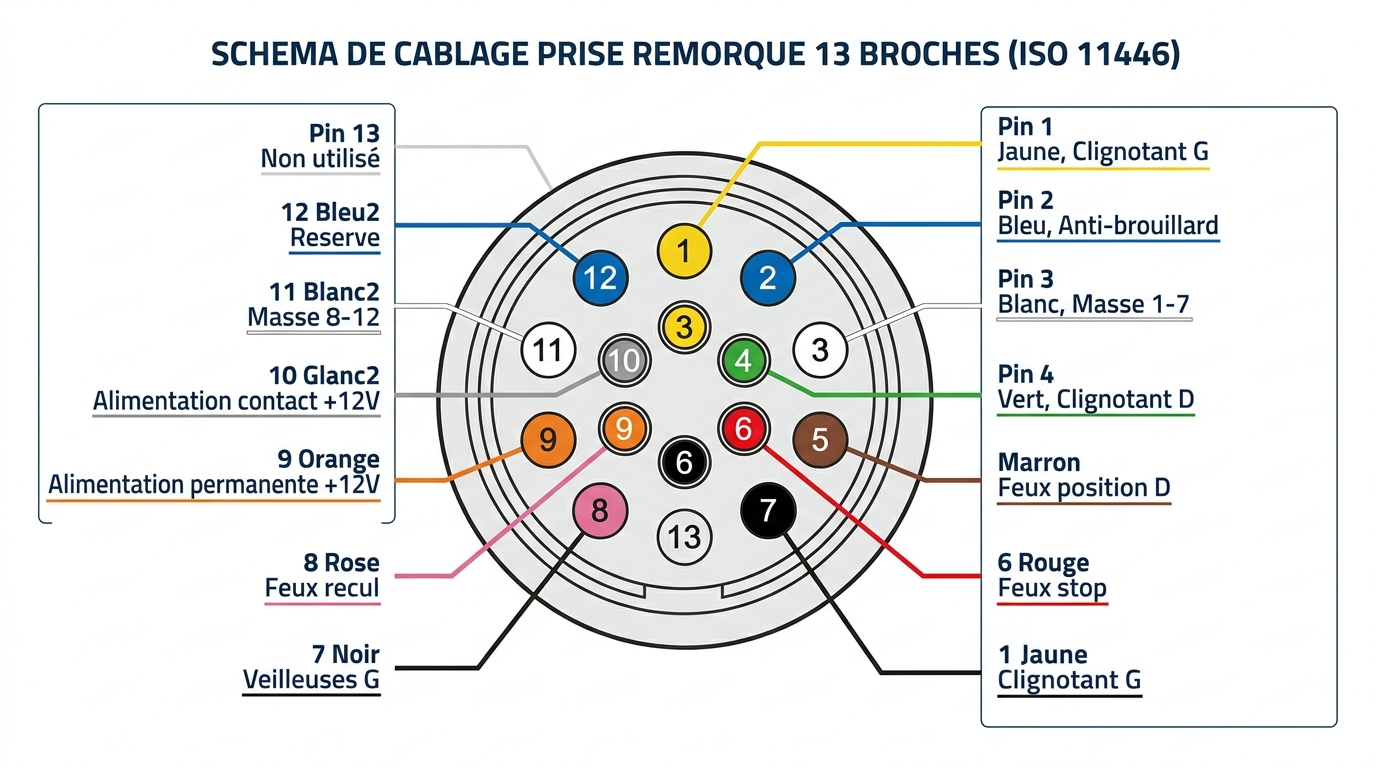

Schéma de branchement prise remorque 13 broches code couleur ISO 11446

Les broches 1 à 7 reprennent exactement les mêmes fonctions que la prise 7 broches. Les 6 broches supplémentaires couvrent :

Broche 8 (fil rose) : feu de recul, très utile pour les manoeuvres
Broche 9 (fil orange) : alimentation permanente +12V (frigo de caravane, batterie de servitude)
Broche 10 (fil gris) : alimentation +12V sous contact
Broche 11 (fil blanc 2) : masse dédiée aux circuits 8 à 12
Broche 12 : circuit de réserve
Broche 13 : masse supplémentaire

Point important : la prise 13 broches possède deux points de masse distincts. La broche 3 alimente les circuits 1 à 7, la broche 11 alimente les circuits 8 à 12. Ne relie surtout pas ces deux masses ensemble sur un seul point : tu risques des retours de courant entre circuits qui peuvent griller ta prise ou ton faisceau.

Jaeger vs Multicon West : quelle différence ?

Il existe deux standards principaux pour les prises 13 broches : Jaeger et Multicon West. Le standard Jaeger est le plus répandu sur les voitures européennes (Renault, Peugeot, Citroën, BMW, Volkswagen…). Multicon West a l’avantage d’accepter une fiche 7 pôles directement dans sa prise 13 pôles, ce qui simplifie la compatibilité.

Dans les deux cas, le câblage des 7 premières broches est identique. La différence porte sur l’attribution des broches 8 à 13 et la forme physique du connecteur.

⚡ CAN-bus et véhicules modernes : ce que le schéma ne dit pas

Si ton véhicule a été fabriqué après 2015, il y a de bonnes chances qu’il soit équipé d’un réseau CAN-bus (multiplexé). Et là, le schéma de branchement classique ne suffit plus.

Sur un réseau multiplexé, les feux sont pilotés par un calculateur électronique. Si tu te branches directement sur les fils de feux arrière, le calculateur détecte une anomalie de consommation et déclenche une erreur (témoin allumé au tableau de bord, voire désactivation des feux). C’est particulièrement fréquent sur les véhicules Volkswagen, Audi, BMW, Mercedes, mais aussi sur de nombreux Renault et Peugeot récents.

Comment savoir si mon véhicule est CAN-bus ?

Deux indices simples : ton véhicule a été produit après 2015, et/ou tu vois un témoin d’erreur s’allumer dès que tu branches la remorque. La solution : installer un boîtier d’interface spécifique au véhicule (aussi appelé « décodeur remorque » ou « module remorque »). Ce boîtier se branche sur le CAN-bus et génère les signaux électriques attendus par la prise sans perturber le calculateur. Ton garage ou un spécialiste attelage peut le faire en moins d’une heure.

🔄 Adaptateurs 7/13 broches : compatibilité et limites

Si ton véhicule a une prise 7 broches mais que ta remorque ou caravane a une fiche 13 broches (ou l’inverse), un adaptateur fait l’affaire pour les fonctions de base. Mais attention aux limites :

Adaptateur 13 vers 7 broches : fonctionnel pour tous les feux de base. Tu perds le feu de recul et les alimentations électriques supplémentaires.
Adaptateur 7 vers 13 broches : les 7 fonctions de base sont actives, mais les broches 8 à 13 resteront inactives. Le frigo de caravane ou la batterie de servitude ne seront pas alimentés.

Pour un usage ponctuel avec une remorque simple, l’adaptateur est une solution pratique. Pour une utilisation régulière avec une caravane équipée, mieux vaut installer directement la prise adaptée à ton véhicule. Le câblage complet prend entre 1h et 3h selon le modèle.

✅ Vérifications après branchement : la checklist complète

Une fois la prise remorque câblée, ne démarre pas avant d’avoir tout testé. C’est une question de sécurité routière et tu risques une amende si tes feux de remorque ne fonctionnent pas.

Branche la remorque et allume le contact
Teste les clignotants gauche et droit séparément (regarde à l’arrière de la remorque)
Actionne les feux stop (freine ou demande à quelqu’un d’appuyer sur la pédale)
Allume les veilleuses et feux de position
Teste l’antibrouillard arrière
Si prise 13 broches : teste le feu de recul en passant la marche arrière

Si rien ne fonctionne : commence toujours par la broche de masse (broche 3). Déconnecte-la, gratte le point de contact avec du papier de verre fin et reconnecte. Un mauvais contact de masse est la cause de 80 % des pannes sur les prises remorque.

Si seules certaines fonctions ne marchent pas : reprends ton schéma de branchement et vérifie la connexion spécifique à cette fonction. Un fil mal serré ou une broche oxydée suffit à couper un circuit.

Pour aller plus loin sur l’entretien de ton attelage, pense aussi à vérifier la pression des pneus de ta remorque avant chaque départ. Et si tu installes un système d’éclairage LED sur ta remorque, note que certains calculateurs ne détectent pas bien la faible consommation des LED : il faudra parfois ajouter des résistances de charge pour éviter les erreurs de clignotement.

❓ FAQ : questions fréquentes sur la prise remorque

Quelle est la différence entre une prise 7 broches et 13 broches ?

La prise 7 broches (ISO 1724) gère les fonctions lumineuses de base : clignotants, feux stop, veilleuses, antibrouillard. La prise 13 broches (ISO 11446) ajoute le feu de recul, une alimentation permanente 12V et une alimentation sous contact, nécessaires pour les caravanes avec frigo, batterie auxiliaire ou équipements électriques.

Quel fil brancher sur quelle broche prise remorque 7 broches ?

Jaune sur broche 1 (clignotant gauche), bleu sur broche 2 (antibrouillard), blanc sur broche 3 (masse), vert sur broche 4 (clignotant droit), marron sur broche 5 (feux position droit), rouge sur broche 6 (feux stop), noir sur broche 7 (veilleuses gauche). Réfère-toi toujours aux numéros de broches, pas uniquement aux couleurs.

Pourquoi ma prise remorque ne fonctionne pas alors que le câblage semble correct ?

Dans 80 % des cas, c’est un problème de masse (broche 3). Vérifie que le fil blanc est bien fixé et qu’il y a un contact électrique propre avec le châssis du véhicule. Sur les véhicules récents (post-2015), le problème peut aussi venir du réseau CAN-bus qui nécessite un boîtier d’interface dédié.

Peut-on utiliser un adaptateur 7/13 broches ?

Oui, un adaptateur permet la compatibilité des fonctions de base. En passant d’un 13 vers un 7 broches, tu perds le feu de recul et les alimentations supplémentaires. Pour une utilisation régulière avec une caravane équipée, il vaut mieux installer directement la bonne prise.

Quelle norme s’applique aux prises remorque en France ?

En France, les prises remorque 7 broches suivent la norme ISO 1724 (anciennement DIN 9680). Les prises 13 broches suivent la norme ISO 11446. Depuis l’arrêté du 16 juillet 2021, tout véhicule tractant une remorque doit avoir un système d’éclairage fonctionnel et conforme à la norme ECE R48.

Mon véhicule est-il compatible avec une prise 13 broches ?

La plupart des véhicules peuvent accueillir une prise 13 broches, mais il faut vérifier que le faisceau de ton véhicule dispose bien des fils pour les fonctions supplémentaires (recul, alimentation). Sur les véhicules multiplexés (post-2015), un boîtier d’interface est souvent nécessaire. Consulte la documentation constructeur ou un spécialiste attelage.
